E+H雷达料位计FMP57

导波雷达测量

行程时间原理

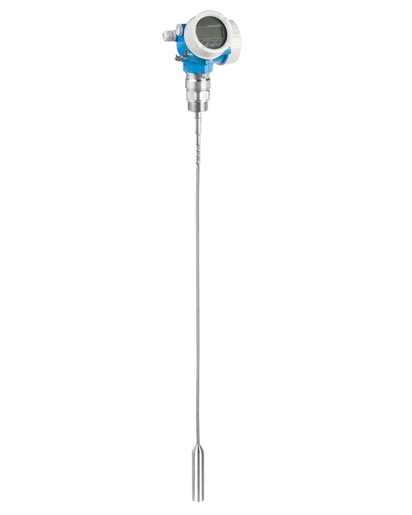

Levelflex FMP57

适用于所有固体散料物位测量的标准传感器，满足最高测量要求。

Levelflex FMP57传感器适用于固体散料物位测量，满足最高测量要求，是高贮仓、高煤仓或堆场等测量场合的最佳选择。FMP57提供长达45米的缆式探杆，适合高贮仓的测量。FMP57用于粉状、粒状等固体散料连续物位测量。测量不受粉尘、进料噪音、温度、气相介质的影响。

产品规格参数

测量精度

杆式探头：+/- 2 mm (0.08 in)

缆式探头<= 15 m (49ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49ft)：

+/- 10 mm (0.39 in)

过程温度

–40...+150 °C

(–40...+302 °F)

过程压力（绝压）/最大过压限定值

真空...16 bar

(真空...232 psi)

最大测量距离

杆式探头：

4 m (13 ft)；最小介电常数DK>1.4

缆式探头：

20...25 m (66...82 ft)；最小介电常数DK>1.4；

25...30 m (82...98 ft)；最小介电常数DK >1.6

45 148 同轴探头；最小介电常数DK>1,9

主要接液部件

杆式探头：

316Ti、316L、PEEK、PPS

缆式探头：

304、316、316Ti、316L、PEEK、PPS、PA

优势

即使在多变的测量产品或过程条件下，依然保持可靠测量

HistoROM集成数据存储单元，带来快速便捷的调试、维修和诊断

多回波追踪创新技术，为测量结果带来高度可靠性

硬件与软件根据IEC 61508标准开发，达到SIL3级别

心跳技术，在整个生命周期内实现高效、安全的工厂运营

无缝集成到控制或资产管理系统，直观的引导式操作概念（现场或通过控制系统）

通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本

应用领域

可选择杆式或缆式测量。

过程连接：始于1½" 螺纹或法兰

温度：-40 到 +150°C (-40 到 +302°F)

压力：-1 到 +16bar (-14.5 到 +232psi)

最大测量范围：杆式 4m (13ft), 缆式 45m (148ft)

精度误差：±2mm (0.08")

国际防爆保护认证, SIL, 船级认证, 5点线性协议

特征和规格

连续料位测量

测量原理

导波雷达

特点/应用

Premium精度的设备，最大拉伸力为30kN

杆式探头、缆式探头

内置数据储存单元。出厂预标定，可靠测量：粉尘黄静，高窄料仓中，内置安装有装置的容器中。

特点

Heartbeat Technology,

Bluetooth® commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

电源/通信

两线制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

测量精度

杆式探头：+/- 2 mm (0.08 in)

缆式探头<= 15 m (49ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49ft)：

+/- 10 mm (0.39 in)
